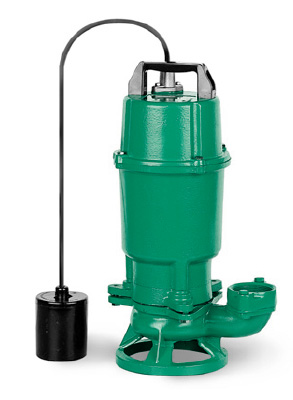

오수오물 배수용 볼텍스형 PDV 시리즈 - 윌로펌프 |
|
|
 용 도
- 폐수처리장의 순환용
- 축사, 폐수처리장의 배수용
- 정화조(고형물을 함유한 액체이송)
| |
| 모델명 |
전원
(V) |
출력
(W) |
최대양정
(m) |
양수량/양정
( ℓ/min ) |
최대양수량
(ℓ/min) |
토출구
(mm(inch) |
| PDV-270M/MA |
단상220V 60㎐ |
300 |
9 |
145(Hd=3m) |
200 |
φ32(11/4") |
| PDV-400M/MA |
600 |
9 |
130(Hd=6m) |
350 |
φ50(2) |
| PDV-750MA/MA |
950 |
12 |
250(Hd=6m) |
400 |
φ50(2) |
| PDV-753M,754M |
950 |
12 |
250(Hd=6m) |
400 |
φ50(2) |
| PDV-752I,753I |
삼상380V 60㎐ |
950 |
12 |
250(Hd=6m) |
400 |
φ50(2) | | |
|
|
|
오수오물 배수용 수중펌프 PDN-1400M/MA/I,1403I, 1405M 시리즈 - 윌로펌프 |
|
|
용 도
- 하수처리 분뇨장의 오수, 오물 배수용
- 빌딩설비의 배수, 위생설비용
- 공장등의 산업폐수 처리공정용
- 합병처리 설비의 처리 공정용
| |
| 모델명 |
전원
(V) |
출력
(W) |
최대양정
(m) |
양수량/양정
( ℓ/min ) |
최대양수량
(ℓ/min) |
토출구
(mm(inch) |
| PDN-1400M/MA |
단상220V 60㎐ |
0.95 |
16 |
0.3(Hd=7m) |
0.45 |
φ50(2) |
| PDN-1405M |
단상220V 60㎐ |
0.95 |
16 |
0.3(Hd=7m) |
0.45 |
φ50(2) |
| PDN-1400I |
삼상380V 60㎐ |
0.95 |
16 |
0.3(Hd=7m) |
0.45 |
φ50(2) |
| PDN-1403I |
삼상380V 60㎐ |
0.95 |
16 |
0.3(Hd=7m) |
0.45 |
φ50(2) | | |
|
|
|
대형 오수오물 배수용 수중펌프 PDX 시리즈 - 윌로펌프 |
|
|
용 도
- 축산폐수처리장 배수용
- 하수처리장, 분뇨처리장의 오수이송
- 고형물을 포함한 오수 이동
- 폐수처리자의 배수용
| |
| 모델명 |
전원 |
출력
(kW) |
토출구경
(mm) |
적용
착탈장치 |
양정
(m) |
양수량
(㎥/h) |
회전수
(rpm) |
| PDX370I080A |
3상
380V
60Hz |
3.7(5HP) |
φ80(3″) |
ADD-80 |
9 |
48 |
1750 |
| PDX550I080A |
5.5(7.5HP) |
13 |
48 |
| PDX750I080A |
7.5(10HP) |
16 |
51 |
| PDX370I100A |
3.7(5HP) |
φ100(4″) |
ADD-100 |
5 |
72 |
| PDX550I100A |
5.5(7.5HP) |
8 |
96 |
| PDX750I100A |
7.5(10HP) |
11 |
96 |
| PDX19KI150A |
19(25HP) |
φ150(6″) |
ADD-150 |
10 |
240 |
| PDX22KI150A |
22(20HP) |
14 |
240 |
| PDX30KI150A |
30(40HP) |
18 |
240 | | |
|
|
|
SJSBS형 고양정 오수오물용 수중펌프 - 삼정펌프 |
|
|
특 징
- 자동탈착장치가 병용되어 고양정용 수압이 걸리지 않는 Non-Pressure 방법을 채용하여 내구성이 우수하다.
| |
|
| |
|
|
|
자동 착탈장치 (SJSBS TYPE) - 삼정펌프 |
|
|
특 징 오수.오물 처리용 수중펌프의 정기정검 및 유지보수시 집수조에 들어가거나 토출배관을 분해하지 않고 지상으로 쉽게 인양 또는 설치 할 수 있다.
펌프와 GUIDE HOOK 접합 면에는 극히 소량의 누수가 있을 수 있으나 양수량에는 영향을 주지 않으므로 염려 할 필요는 없다 | |
|
설치법
◎배관 및 배선관계를 고려하여 맨홀의 위치를 선정한다.
◎자동탈착장치의 치수를 고려한 후 핏트의 배관쪽 벽에서 맨홀 끝까지의 치수를 설계하여야 한다.
◎펌프의 크기에 맞는 맨홀의 크기를 정한다.
◎그림 1과 같이 먼저 맨홀의 끝에서 가이드 파이프가 설치될 위치를 정한다.
◎그림 2와 같이 설치한 다음 기초 볼트를 조임하고 토출배관을 완전히 배관한다.
◎스냅 후로트를 설치하고 저수위는 핏트 바닥에서 약 1m정도로 하고 고수의 후로트 위치는 핏트 높이를 고려하여 적당한 위치에 설치한다.
◎가이드 파이프의 수직도와 토출곡관의 수직 수평도를 체크한 다음 앙카볼트와 배관의 팩킹을 확인하고 모든 확인이 완벽하게 되어 있으면 지상의 리프터를 이용하여 가이드 파이프가 안내하는대로 천천히 내린다.
◎펌프 자중에 의하여 탈착장치가 완전히 고정되면 펌프에 매어달린 리프팅 체인이 떨어지지 않도록 그림5와 같이 맨홀 상부의 고리에 걸오놓고 차후 수리점검시 인양할 때에 이용하도록 한다.
◎자동제어 판넬에 스냅 후로트선을 연결하고 동력케이블도 연결한다. 이 때 선의 연결부위가 물속에 잠기지 않도록 주의해야 하며 물속에 잠기면 누전 혹은 모터 손상의 결과를 초래하니 유의하기 바란다.
| |
