인버터 내장형 부스터 펌프(입형) H1(S) 시리즈 - 한일자동펌프

페이지 정보

작성자 최고관리자 댓글 0건 조회 738회 작성일 19-03-10 22:21

본문

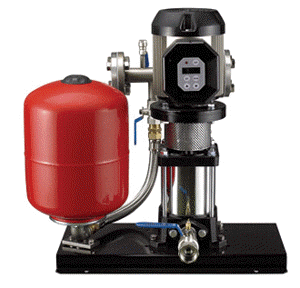

인버터 내장형 부스터 펌프(입형) H1(S) 시리즈  - 한일자동펌프



maindot2.gif 특 징

  • 전폐형 알루미늄 모터프레임 채택
  • 고온 메카니칼실(STS-316) 채용으로 온수 80도까지 사용.
  • 공운전 방지, 조작간편,사용압력 설정용이
  • 펌프전용 최첨단 인버터 내장으로 에너지 절감
  • 인버터(회전수)제어로 급수압력이 일정.
      (압력편차:설정압력=- 0,2KG/CMM)
  • 접액부 스테인레스 채용으로 녹물없는 위생급수.
형식 상수전압
(V.AC)		 정격출력
(HP)		 펌프전부하전류
(A)		 전양정
(m)		 최대양수량(ℓh)
전양정(m)시 		배관경
(mm)		 중량
(kg)		 제품 크기
(A*B*C*D*E)
H1(S)-2301 단상220 1 3.7 45 2600(30) 25(A) 60 670*470*480
H1(S)-2401 1.5 5.1 58 2600(30) 82 710*684*610
H1(S)-2502 2 6.2 70 2400(50) 84 710*709*610
H1(S)-2602 2 6.2 85 2500(60) 86 710*733*610
H1(S)-2903 3 9.2 120 2400(90) 100 710*847*610
H1(S)-3201 1 3.7 27 5900(20) 32(A) 83 600*642*610
H1(S)-3301 1.5 5.1 41 5600(30) 66 670*510*500
H1(S)-3402 2 6.2 55 5900(40) 69 670*510*500
H1(S)-3503 3 9.2 68 6000(50) 104 710*766*610
H1(S)-3603 3 9.2 82 6000(60) 106 710*794*610
H1(S)-3705 삼상380 5 14.2 94 5700(70) 114 710*877*610
H1(S)-3805 5 14.2 110 6300(80) 116 710*905*610
H1(S)-4202 단상220 2 6.2 32 11500(20) 40(A) 124 610*724*630
H1(S)-4303 3 9.2 48 12500(30) 146 610*758*630
H1(S)-4405 삼상380 5 14.2 64 10500(50) 155 610*887*630
H1(S)-4505 5 14.2 80 10800(60) 158 610*921*630
H1(S)-4607 7.5 2 96 12000(70) 183 800*1032*630
H1(S)-4707 7.5 20 112 12000(80) 186 800*1066*630
H1(S)-4807 7.5 20 128 10200(90) 50(A) 191 610*1123*940
H1(S)-4910 10 27.3 145 11100(100) 193 610*1157*940
H1(S)-41010 10 27.3 158 11300(110) 203 610*1191*940



인버터 내장형 펌프 (IQ-pump) - 삼정펌프



maindot2.gif IQ-PUMP 구성

  • 펌프+모터+인버터+소프트웨어+센서 = IQ PUMP

 펌프 전용 인버터 (PID 컨트롤러 포함)

maindot2.gif 특 징

  • 기존의 일반펌프는 펌프본체와 모터가 결합되어 운전조건의 변화에 관계없이 일정한 회전수로 운전되는 반면 인버터내장형펌프(IQ-PUMP)는 기존의 펌프기능에 모터의 회전수를 조절하는 인버터， 부하 변화를 감지하는 센서 그리고 종합적으로 부하를 판단하여 적절한 명령을 내리는 콘트롤러까지 모든 기능이 펌프에 내장되어 운전되는 통합시스템 개념의 전자제어 펌프시스템입니다 .
  •  IQ-Pump는 일정한 압력에서 유량변화가 빈번한 시스템에발생되는 문제를 해결할 수 있으며 일반 급수 및 부스터용 뿐만 아니라 다양한 요구조건을 필요로 하는 산업용으로도 적합한 고효율 에너지절감형 펌프시스템입니다.



maindot2.gif 주용 제어 기능

  • 개별 펌프 인버터 제어기능
  • 펌프간 연동운전 (CAN 통신방식)
  • 용도별 운전방식 설정(난방순환)
  • 강력한제어기능 (유량， 온도， 압력)
  • 주펌프교번운전기능
  • 고장펌프 SKIP운전
  • 정전 후 자동 복귀 운전
  • 갈수보호 운전(공회전방지)
  • 펌프 이상시 경보표시
  • 동파방지 기능(옵션)
  • 통신운전(인터넷 통신제어)
  • 중앙감시(중앙제어반 통신)
  • 운전 DATA 저장기능
  • RISC 방식의 고속 CPU LH장(16Mips)






maindot2.gif IQ-PUMP 전용 인버터 사양

  • 주요적용 : 부스터펌프， 난방순환펌프 등
  • 통식방식 : CAN 통신/ RS-485
  • 제어방식 : 압력제어， 온도제어， 유량제어
  • 타입 ; 모터장착형 / 벽걸이형
  • 동력 : 3상 2.2kw rv 22kw
             단상 0.75kw rv 2.2kw
  • 전압 : 단상 220V. 삼상 380V
  • 특징 : 강력한 PID 기능내장
             탁월한 에너지 절감
             정압유지， 저소음， 저진동
