DBS-S 대수제어형- 대영파워펌프 |
|
|
|
NO |
기 능 |
DBS-S (설명) |
특 징 |
|
1 |
운전 Mode 선택 |
Mode 선택 스위치에 의한 자동 및 수동운전 기능 |
ㆍ대수제어 방식
ㆍ 4개 Pump의
조합운전 가능
|
|
2 |
자동 정전 복귀 운전 |
전원 복귀시 운전중이던 상태를 기억하여 자동으로 운전한다. |
|
3 |
교번운전 |
주 Pump의 운전 시간 설정에 의한 교번운전 한다. |
|
4 |
고장 Pump Skip운전 |
특정 Pump 고장시 자동 Skip되어 System의 정상운전을 한다. |
|
5 |
갈수보호 운전 |
갈수 Sensor에 의한 공회전을 방지한다 |
|
6 |
경보 표시 |
Over Current 및 갈수 경보 표시. |
|
7 |
중앙감시 |
중앙 제어반으로 접점을 이용한 운전 상태의 Signal 송신기능 |
|
8 |
자가 진단 기능 |
고장 및 운전 상태의 지속적 감시로 신뢰성을 높인다. |
|
9 |
MICOM 내장 |
16비트에 강력한 CPU를 내장하여 보다 빠른 명령을 수행을 한다. | | |
|
|
|

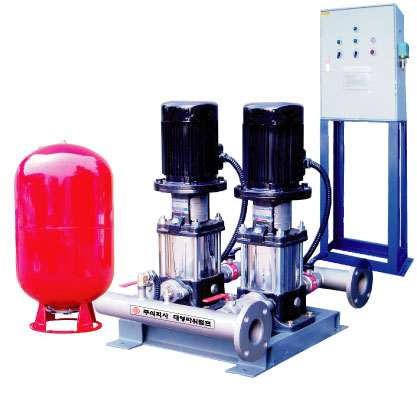

2BS형 2펌프 대수제어- 대영파워펌프 |
|
|
| ◈ 저층용 2펌프 횡형 부스터펌프 |
| 연립주택, 소형빌딩, 근린시설, 공장등의 급수 및 가압용 압력제어 방식 |
| |
| ◈ 설정압력에 의한 자동운전 |
| 유량변화에 따른 운전대수 자동제어, 주펌프 교번운전, 갈수보소 |
| 전체 스텐 및 플라스틱 재질에 의해 녹물발생이 없어 깨끗한물 이송 |
| |
| ◈ 사양에 따른 펌프 타입별 제작 |
| 옵션사양으로 탱크용량 및 헤더 변경 가능함. | | |
|
MODEL |
동력
(HP) |
헤더구경(Header Size) |
상수(φ)
/전압(V) |
재질(Materials) |
탱크용량(ℓ)
Tank Cap. |
|
흡입(Suc.) |
토출(Dis) |
케이싱(Cas.) |
임펠러(Imp.) |
| 2BS-MCX 80/36 |
0.65 |
50 |
50 |
단상/220V |
스텐 |
수지 |
AFV 60 |
| 2BS-MCX 80/48 |
0.8 |
50 |
50 |
단상/220V |
스텐 |
수지 |
AFV 60 |
| 2BS-MCX 200/40 |
1.2 |
65 |
50 |
단상/220V, 3상/380V |
스텐 |
수지 |
AFV 80 |
| 2BS-MCX 200/52 |
1.9 |
65 |
50 |
단상/220V, 3상/380V |
스텐 |
수지 |
AFV 80 |
| 2BS-DHI 43 |
1.2 |
65 |
50 |
단상/220V |
스텐 |
스텐 |
AFV 80 |
| 2BS-OCS 403 |
1.5 |
65 |
50 |
단상/220V |
스텐 |
스텐 |
AFV 80 |
| 2BS-OCS 405 |
2.5 |
65 |
50 |
단상/220V |
스텐 |
스텐 |
AFV 80 | | |
|
|
|
DVT형 입형다단터빈펌프 - 대영파워펌프 |
 |
 특 징 부스터시스템 주펌프, 공동주택, 아파트, 빌딩의 급수용, 소화전용, 일반급수 및 가압용, 고압살수용, 보일러 급수용 고압세척용, 농업살수용, 상수도 가압용, 냉온수순환용.
| 형식 (Model) |
DVT |
| 토출량 (Capacity) |
Max. 1.4 m3/min |
| 전양정 (Head) |
Max. 230 m |
| 온도 (Temperature) |
Max. 90OC |
| 회전수 (Revolution) |
3450rpm |
| 구경 (Bore) |
25 ~ 100 mm
(흡입/토출구경기준) | | | |
|
|
|
DMT형 다단터빈펌프 - 대영파워펌프 |
|
|
- 아파트 및 고층빌딩의 급수용, 소화전용, 상수도용, 보일러급수용, 광산 등 고지역의 배수용
- 회전차 외측에 안내깃(Guide Vane)이 있어 효율이 높다.
- 부품이 견고히 제작된 고성능 펌프로서 중요한 위치나 고압을 요하는 곳에 장기간 안심하고 사용할 수 있다.
- 표준화된 설계로 부품의 호환성이 좋다.
|
형식 (Model) |
DMT |
|
토출량 (Capacity) |
Max. 6.5 ㎥/min |
|
전양정 (Head) |
Max. 210 m |
|
온도 (Temperature) |
Max. 90℃ |
|
회전수 (Revolution) |
1450rpm, 1750rpm |
|
구경 (Bore) |
40 ~ 150 mm(토출구경기준) |
|
회전방향 (Rotation) |
구동측에서 보아 시계방향 Clockwise viewed from coupling end |
|
플랜지 (Flange) |
KS B 1511 (10kg/cm2) | | |
|
|
|
스테인레스 횡형 다단 스테인레스 펌프 MHI - 윌로펌프 |
|
|
적용범위
- 범용급수용 및 농업용수, 관개용수 급수용, 냉각수 순환용 등
사용조건
- 음용수, 난방수, 중수, 오수, 응축수, 글리콜혼합수(최대20%) 등 점도가 높지않고 섬유질이나 마모를 일으킬 수 있는 이물질이 포함되지 않은 유체
적용범위
임펠러 : STS 304
디퓨져 : STS 304
샤프트 : STS 304
가스켓 : EPDM
미캐니컬 실 : Sic/Carbon |
|
특성표
- 허용유체온도 : -15∼+110℃*
- 운전주위온도 : 최고 40℃
- 최대허용압력 : 최고 10bar
- 최대허용흡입압력 : 최고 6bar
* 유체온도 80℃ 이상인 경우 당사 영업 또는 공장으로 문의 바랍니다. | | |
|
|
